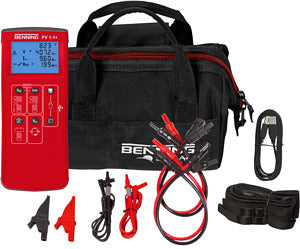

BENNING 05042101 Photovoltaik-Installationstester PV 1-1+

Benning PV 1-1+. PV-Installationstester. Geeignet für Solarteure zur Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche, PV-Sachverständige sowie Service-, Reinigungs- und Wartungsteams. PV-Installationstester für die normgerechte Installations- und Wiederholungsprüfung netzgekoppelter PV-Systeme gemäß VDE 0126-23, DIN EN 62446. Moderne PV-Module verwenden PV-Zelltechnologien mit höheren Wirkungsgraden und einer höheren effektiven Kapazität. Aufgrund der zusätzlichen Kapazität, können diese PV-Module im Kurzschlussfall Einschaltströme erzeugen, die weit über den spezifizierten Kurzschlussströmen (Isc) liegen. Das BENNING PV 1-1+ bietet ein Plus an Prüfkompatibilität, Ausfallsicherheit und Bedienkomfort. Leistungsoptimiert für moderne PV-Module neuester Zelltechnologie. Beleuchtetes Grafikdisplay. Messungen: Isolationswiderstand 0.05 MOhm - 199 MOhm (Prüfspannung 250 V bis 1000 V), Isolationswiderstand mit gut/ schlecht-Anzeige, Schutzleiterwiderstand 0.05 Ohm - 199 Ohm (200 mA Prüfstrom), Spannung 30 V - 400 V AC/DC. Automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei Falschpolung. Leerlaufspannung bis 1000 V DC. Sichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC. Funktionstest durch Strommessung bis 40 A AC/ DC, optional BENNING CC 3 (044038). Anzeige und Speicherung der solaren Einstrahlung W/m2 und der PV-Modul-/Umgebungstemperatur, optional BENNING SUN 2 (050420). Strang-Strang-Vergleich mit Anzeige bei Abweichung > 5 %. Einfache Bedienung für die schnelle und zuverlässige Prüfung mit automatischem Prüfablauf (Leerlaufspannung, Kurzschlussstrom, Isolationswiderstand). Sichere Messverbindung bei Energielieferung der PV-Anlage. Integrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und Zeitstempel. Funkverbindung Wireless Sun link zum optionalen Einstrahlungs-/ Temperaturmessgerät BENNING SUN 2 (050420). Messwertspeicher für 200 PV-Stränge. USB-Schnittstelle für Messwertdownload und Downloadsoftware zur Prüfprotokollerstellung in MS Excel. Automatische Abschaltzeit APO einstellbar bis 10 Min. Inkl. Trageriemen, Messleitungen, Krokodilklemmen, MC4-/ Sunclix-Messleitungen, Tasche, 6 x 1.5 V Mignon AA LR6 Batterien, Solar Datalogger über Downloadlink, Sicherung 0,5 A (749771)

Aktive Prüfung	Nein
Alternative Methode	Nein
Anschluss für externe Messadapter	Nein
Anzeige	graphisch
Art der Spannungsversorgung	Batterie
Ausführung der Schnittstelle	USB
Automatischer Prüfablauf	Ja
Berührungsstrom	Nein
Breite	115 mm
Breite	280 mm
Differenzstrommethode	Nein
Direkte Methode	Nein
Drucker integriert	Nein
Druckeranschluss	Nein
Durchgangsmessung Strom	0 mA
Durchgangswiderstand	0 Ohm
Erdschlussmessung	Nein
Fremdspannungserkennung	Nein
Füllfaktormessung (FF)	Nein
Geeignet zur Verwendung durch eine unterwiesene Person	Ja
Gewicht mit Akkupack	1.2 kg
Gewicht	1.1 kg
Gewicht	2.86 kg
Grenzwertanzeige	Nein
Höhe	400 mm
Höhe	80 mm
Isolationswiderstandsmessbereich	0.05...199 MOhm
Isolationswiderstandsmessung Spannung	250...1000 V
Kompensation des Messleitungswiderstandes	manuell
Kurzschlussstrommessung Isc	0.5...15 A
Leerlaufspannungsmessung Uoc	5...1000 V
Leistungsmessung	Nein
Leistungsverhältnis (PV)	0 %
Länge	270 mm
Max. Spannung Messkreiskategorie	1000 V
Messkreiskategorie	CAT I
Messung des internen Serienwiderstands Rs	Nein
Messung des Wechselrichter-Wirkungsgrads	Nein
Messung Maximum Power Point (MPP)	Nein
Messung Sonneneinstrahlung	Nein
Messwertspeicher	Ja
Mit Display	Ja
Mit Fernbedienung	Nein
Modul Datenbank	Nein
Parallelleitungswiderstandsmessung Rp	Nein
Passive Prüfung	Nein
Polaritätsprüfung	Ja
Prüfen von Verlängerungsleitungen	Nein
Schnittstelle	Ja
Schutzart (IP)	IP40
Schutzleiterstrom	Nein
Spannungsmessung	Ja
Spitzenleistungsmessung (Ppk)	Nein
Strom-Spannungs-Kurven-Aufzeichnung	Nein
Temperaturmessung	Nein
Tiefe	190 mm
Tiefe	80 mm
Umstellung auf NOCT	Nein
Umstellung auf STC	Nein
Verbraucherstrommessung	Nein
