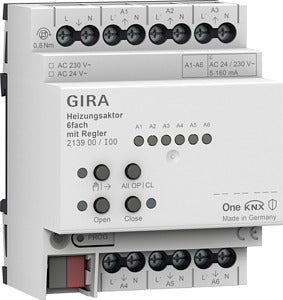

GIRA 213900 Heizungsaktor 6fach mit Regler für Gira One und KNX

Heizungsaktor 6fach mit Regler für Gira One und KNX

Merkmale:

Funktion im Gira One System

• Einzelraumregelung möglich durch feste Regler und Ventilausgangspaarung.
• Aktor zum Schalten elektrothermischer Stellantriebe in Heiz- und Kühlsystemen.
• Die Ausgänge sind kurzschluss- und überlastsicher.
• Stellantriebe mit Nennspannung 24 V oder 230 V ansteuerbar.
• Handbedienung der Ausgänge.
• Wärmebedarfsmeldung z. B. an eine Wärmepumpe in Kombination mit Schaltaktor 1fach 16 A mit Binäreingang 3fach (Best. Nr. 5061 00) oder Schaltaktor 2fach / Jalousieaktor 1fach 16 A mit Binäreingang 3fach (Best. Nr. 5062 00)

Ventilausgänge

• 6 voneinander unabhängige elektronische Ventilausgänge.
• Ventilansteuerung mit Charakteristik "stromlos geöffnet" oder "stromlos geschlossen" je Ausgang parametrierbar.
• Schutz gegen festsitzende Ventile durch intelligente Ventilspülung mit der Dauer 5 min und einem Zyklus von 1 Woche.
• Boost-Funktion zum schnellen Aufheizen bei Heizkörpern – Verbrauchern (elektrisch oder wassergeführt).

Raumtemperaturregler

• 6 unabhängige Regler für Heiz- und Kühlbetrieb, optimiert auf das jeweilige Heiz- und Kühlsystem: Fußbodenheizung (elektrisch oder wassergeführt), Heizkörper (elektrisch oder wassergeführt), Fußbodenkühlung
• Art der Heizreglung einstellbar. Stetige PI-Regelung oder schaltende 2-Punkt-Regelung.
• Betriebsmodi: Komfort, Stand-by, Nachtabsekung und Frost-/Hitzeschutz.
• Automatische Wärme-/Kältebedarfsmeldung: Hierbei wertet der Aktor kontinuierlich die Stellgrößen zugeordneter Ausgänge aus und informiert das Gira One System, wenn ein Wärme-/Kältebedarf an einem Ausgang bzw. in einem Heiz-/Kühlkreis besteht. Der verbundene Schaltaktor schließt oder öffnet in Abhängigkeit der Wärme-/Kältebedarfsmeldung sein Relais. Hierdurch lassen sich Brenner- und Kesselsteuerungen, die über geeignete Steuereingänge verfügen, energieeffizient ansteuern (z. B. bedarfsgerechtes Umschalten zwischen Reduzier- und Komfortsollwert in einer zentralen Brennwerttherme oder Wärmepumpen).
• Grenzwertvorgabe für die Fußbodentemperatur.
• Manuelle oder automatische Fenster-auf-Erkennung bei Temperaturabsenkung inkl. Festlegung der Dauer des Frostschutzes.
• Fensterkontaktabfrage und Visualisierung in der Smart Home App: Ein geöffnetes Fenster führt nach Ablauf von 5 Minuten zum Heizbetriebsmodus Frostschutz.
• Abfrage einer Heizen/Kühlen Umschaltung z. B. mittels Binäreingang einer Wärmepumpe, um die aktuelle Betriebsart (Heizen oder Kühlen) an Heizungsregler weiterleiten zu können.

Funktion im Gira KNX System

• Heizungsaktor mit integriertem Raumtemperaturregler zur Ansteuerung von elektrothermischen Stellantrieben für Heiz- und Kühlanlagen.

Ventilausgänge

• 6 voneinander unabhängige elektronische Ventilausgänge.
• Ventilausgang 1 kann als Vorlage für andere Ventilausgänge genutzt werden.
• Meldung der größten Stellgröße des Aktor parametrierbar.
• Stellantriebe mit Nennspannung 24 V oder 230 V ansteuerbar.
• Ventilansteuerung (spannungslos geöffnet / geschlossen) je Ausgang parametrierbar.
• Stellgrößeneingang: "schaltend - 1 Bit" und "stetig - 1 Byte".
• Ventilansteuerung: "schaltend - 1 Bit", "stetig - 1 Byte PWM" oder "stetig - 1 Byte Stellgrößen-Grenzwert".
• Statusrückmeldungen konfigurierbar.
• Ausfallmeldung der Ventil-Betriebsspannung konfigurierbar.
• Überlast- und Kurzschlussmeldung separat für jeden Ventilausgang einstellbar.
• Wärmebedarfs- und Pumpensteuerung. Festsitzschutz verhindert das Festsitzen der Pumpe.
• Sommer- oder Winterbetrieb über ein Objekt wählbar.
• Jeder Ventilausgang kann in einer Zwangsposition verriegelt werden. Für Sommer- und Winterbetrieb sind unterschiedliche Stellgrößenwerte parametrierbar.
• Zyklische Überwachung der Stellgröße jedes Ausgangs.
• Automatische Ventilspülung.
• Betriebsstundenzähler je Ausgang konfigurierbar.
• Servicebetrieb zur Wartung oder Installation von Ventilantrieben.
• Handbedienung der Ausgänge unabhängig vom KNX.
• Reaktionen bei Busspannungsausfall und -wiederkehr und nach einem ETS-Programmiervorgang für jeden Ventilausgang einstellbar.
• Verschiedene aktiv sendende Statusmeldungen lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmier-
  vorgang global verzögern.

Raumtemperaturregler

• 12 unabhängige Raumtemperaturregler.
• Raumtemperaturregler 1 kann als Vorlage für andere Raumtemperaturregler genutzt werden.
• Betriebsmodi: Komfort, Standby, Nacht und Frost-/Hitzeschutz.
• Jedem Betriebsmodus können eigene Temperatursollwerte zugeordnet werden.
• Solltemperaturvorgabe: relativ (Ableitung aus Basissollwert) oder absolut (unabhängige Solltemperaturen für jeden Betriebsmodus).
• Automatisches Senden und Zykluszeit für Stellgrößenausgabe parametrierbar.
• Anwesenheitserkennung durch Präsenztaste oder Präsenzmelder.
• Umschaltung der Betriebsmodi gemäß KNX Spezifikation.
• Frost-/Hitzeschutzumschaltung durch Fensterstatus oder Temperatursturzerkennung.
• Betriebsarten: "Heizen", "Kühlen", "Heizen und Kühlen" jeweils mit oder ohne Zusatzstufe.
• Je Heiz- oder Kühlstufe sind verschiedene Regelungsarten konfigurierbar: PI-Regelung (stetige oder schaltende PWM) oder 2-Punkt-Regelung (schaltend).
• Verschiedene Arten der Heizung und Kühlung einstellbar.
• Regelparameter für PI-Regler (Proportionalbereich, Nachstellzeit) und 2-Punkt-Regler (Hysterese) einstellbar.
• Automatisches oder objektorientiertes Umschalten zwischen "Heizen" und "Kühlen".
• Sperren der Stellgrößenausgänge über Objekte möglich.
• Raumtemperaturmessung über bis zu zwei externe KNX Temperaturfühler. Messwertbildung der externen Fühler parametrierbar oder zyklische Überwachung.
• Die Ist- und Solltemperaturen können nach einer parametrierbaren Abweichung auf den Bus (auch zyklisch) ausgegeben werden.
• Getrennte oder gemeinsame Stellgrößenausgabe im Heiz- und Kühlbetrieb (4-Rohr oder 2-Rohr-System).
• Stellgrößenbegrenzung möglich.
• Fußbodentemperaturbegrenzung im Heizbetrieb und Kühlbetrieb möglich.
• Solltemperaturbegrenzung im Kühlbetrieb möglich.
• Solltemperaturanhebung im Heizbetrieb möglich.
• Boost-Funktion zum schnellen Aufheizen oder Abkühlen.
• Szenen: Bis zu 64 interne Szenen sind je Regler parametrierbar. Inkl. Szenenspeicherfunktion und Erweiterer Szenenabruf (Toggeln von Szenen).

Logikfunktionen

• Das Gerät verfügt über acht interne Logikfunktionen.
• Logikgatter (UND, ODER, exklusives UND, exklusives ODER, je mit bis zu 4 Eingängen).
• 1-Bit-auf-1-Byte-Umsetzer mit Eingangsfilter, Sperrobjekt und Vorgabe der Ausgabewerte.
• Sperrglied mit Filter- und Zeitfunktionen und Sperrobjekt.
• Vergleicher für Werte mit neun verschiedenen Eingangsdatenformaten und vielen Vergleichsoperationen.
• Grenzwertschalter mit Hysterese mit oberem und unterem Schwellwert bei neun verschiedenen Eingangsdatenformaten.
  Inkl. Vorgabe der 1-Bit-Ausgabewerte.
• Die Logikfunktionen besitzen eigene KNX Kommunikationsobjekte und können Telegramme des Aktors oder anderer Busgeräte verarbeiten.

Hinweise:

• Updatefähigkeit über den Gira Projekt Assistenten (GPA).

Lieferumfang:

• Anschluss- und Abzweigklemme im Lieferumfang enthalten.
