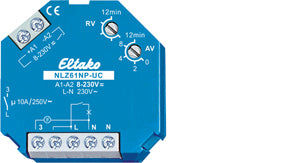

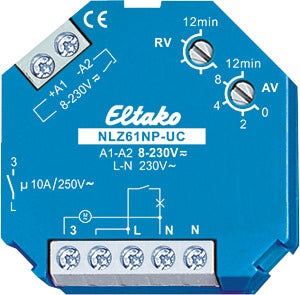

ELTAKO 61100704 Zeitrelais Installationstechnik für Reiheneinbau NLZ61NP-UC

Nachlaufschalter UC. 1 Schließer nicht potenzialfrei 10A/250V AC. Stand-by-Verlust nur 0.7 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Verbraucher. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 8..230V UC galvanisch getrennt von der Versorgungs- und Schaltspannung 230V. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Nachlaufzeit 1 bis 12 Minuten mit dem oberen Drehschalter einstellbar. Ansprechverzögerung 0 bis 12 Minuten mit dem unteren Drehschalter einstellbar. Funktion: Mit dem Schließen des Steuerkontaktes (Lichtschalter) beginnt die Ansprechverzögerung AV (sofern nicht 0 eingestellt), an deren Ende der Ventilator zugeschaltet wird. Ab dem Öffnen des Steuerkontaktes und sofern eine eingestellte Ansprechverzögerung bereits abgelaufen war, läuft die eingestellte Rückfallverzögerung RV (Nachlaufzeit), an deren Ende der Ventilator abgeschaltet wird. Dieser Nachlaufschalter kann von allen Dimmern EUD12 und EUD61 selbst bei kleinster Dimmstellung angesteuert werden.

Einbauhöhe	18 mm
Anzahl der Schließer	1
Anzahl der Öffner	0
Breite in Teilungseinheiten	0
Anzahl der Umschalter	0
Steuerspannung 1	8 V
Frequenz der Steuerspannung 1	50 Hz
Versorgungsspannung	250 V
1. Zeitbereich	0
2. Zeitbereich	1
Nennschaltstrom bei 250 V AC	10 A
Schaltleistung Glühlampen	2000 W
Schaltleistung Leuchtstofflampen DUO	1000 VA
Schaltleistung Leuchtstofflampen parallel	500 VA
