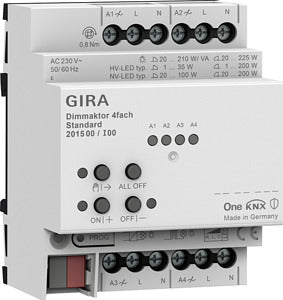

GIRA 201500 Dimmaktor 4fach Standard für Gira One und KNX

Dimmaktor 4fach Standard für Gira One und KNX

Merkmale:

Funktion im Gira One System

• Aktor zum Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit
  NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen.
• Automatische oder manuelle Auswahl des zur Last passenden Dimmprinzips.
• Leerlauf-, kurzschluss- und übertemperatursicher.
• Leistungserweiterung durch Leistungszusätze.
• Handbedienung der Ausgänge.
• Programmierung und Inbetriebnahme mit dem Gira Projekt Assistenten (GPA) ab Version 5.0.
• Verschlüsselte Datenübertragung zwischen den Gira One Geräten.

Dimmausgänge

• Minimal- und Maximalhelligkeit einstellbar.
• Einschalten auf letzten Helligkeitswert oder fest eingestellte Einschalthelligkeit.
• Einstellen einer Ein- oder Ausschaltverzögerung.
• Treppenhausfunktion, es kann optional eine Vorwarnzeit und eine Vorwarnhelligkeit eingestellt werden.

Funktion im Gira KNX System

• Dimmaktor mit integrierter Busankopplung.
• Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen.
• Handbetätigung der Ausgänge unabhängig vom Bus.
• Temporäre Statusanzeige aktivierbar, Verknüpfung über Kommunikationsobjekt über mehrere Aktoren hinweg möglich.
• Zur Vereinfachung der Konfiguration können in der ETS alle vorhandenen Dimmkanäle auf gleiche Parameter zugeordnet und somit identisch parametriert werden.
• Aktiv sendende Rück- oder Statusmeldungen lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang global verzögern.

Dimmausgänge

• Unabhängiges Schalten und Dimmen der Dimmausgänge.
• Vorgabe der Lastart und Festlegung des Dimmprinzips möglich: Universal (mit automatischem Einmessvorgang), elektronischer Trafo (kapazitiv / Phasenabschnitt), konventioneller Trafo (induktiv / Phasenanschnitt), LED (Phasenanschnitt) bzw. LED (Phasenabschnitt).
• Dimmkennline pro Kanal zur Anpassung auf die jeweilige angeschlossene Last im Zeitbereich und Wertebereich konfigurierbar.
• Einstellung des dimmbaren Bereichs möglich: Einschalthelligkeit, Grundhelligkeit und obere Dimmgrenze.
• Verhalten beim Empfang eines absoluten Helligkeitswerts einstellbar (andimmen, anspringen, Fading).
• Verhalten beim relativen Hochdimmen im ausgeschalteten Zustand einstellbar (Kanal einschalten, keine Reaktion).
• Rückmeldung Schalten: Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktion.
• Reaktion bei Busspannungswiederkehr für jeden Ausgang einstellbar.
• Sperrfunktion für jeden Kanal parametrierbar.
• Zeitfunktionen (Ein-, Ausschaltverzögerung).
• Treppenlichtfunktion mit Vorwarnfunktion durch zeitgesteuertes Reduzieren der Beleuchtung oder Aktivierung einer Permanentbeleuchtung.
• Einbeziehung in Lichtszenen möglich: Bis zu 16 interne Szenen sind je Ausgang parametrierbar.
• Verzögerungszeit bei Szenenabruf konfigurierbar.
• Dimmverhalten bei Aufruf einer neuen Szene einstellbar (anspringen, andimmen, Fading).
• Visuelle Rückmeldung beim Speichern einer Szene.
• Rückmeldung Helligkeitswert: Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktion.
• Für aktive Rückmeldeobjekte ist die Art der Aktualisierung einstellbar (bei Änderung des Eingangsobjektes oder bei Änderung des Rückmeldewertes). Somit ist eine Anpassung an Visualisierungen individuell möglich.

Hinweise:

• VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1.
• Die maximale Anschlussleistung ist abhängig von der gewählten Betriebsart (Phasenan- oder Phasenabschnitt). Nähere Angaben finden Sie in der Gebrauchsanleitung.
• Leistungserweiterung durch Gira Leistungszusätze.
• Montage auf DIN-Hutschiene.
• KNX Data Secure kompatibel.
• Schneller Download der Applikation (Long Frame Support).
• Firmware-Updates sind mit der Gira ETS Service App (Zusatzsoftware) möglich.
• Updatefähigkeit über den Gira Projekt Assistenten (GPA).

Lieferumfang:

• Anschluss- und Abzweigklemme für KNX im Lieferumfang enthalten.
