Doepke Doepke Gabelsammelschiene 3p, 12 TE, 63 A (L1, L2, L3-N + L2..)
Phasenschiene

DOEPKE 09920185 Phasenschiene EV-S G 3/N.8.120

Gabelsammelschiene 3p, 12 TE, 63 A (L1, L2, L3-N + L2..)

aktuell nicht auf Lager
6,29 €
inkl. MwSt. zzgl. Versandkosten
X

Zahlung und Versand

Wir versenden mit DHL

Zahlung und Versand

Es gelten folgende Bedingungen:
Die Lieferung erfolgt nur im Inland (Deutschland).
Der Versand auf deutsche Inseln ist ausgeschlossen. Versandkosten (inklusive gesetzliche Mehrwertsteuer)
Wir berechnen die Versandkosten pauschal mit 6,90 € pro Bestellung.

Lieferfristen

Soweit im jeweiligen Angebot keine andere Frist angegeben ist, erfolgt die Lieferung der Ware im Inland (Deutschland) innerhalb von 2-4 Tagen nach Vertragsschluss (bei vereinbarter Vorauszahlung nach dem Zeitpunkt Ihrer Zahlungsanweisung).
Beachten Sie, dass an Sonn- und Feiertagen keine Zustellung erfolgt.
Haben Sie Artikel mit unterschiedlichen Lieferzeiten bestellt, versenden wir die Ware in einer gemeinsamen Sendung, sofern wir keine abweichenden Vereinbarungen mit Ihnen getroffen haben. Die Lieferzeit bestimmt sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit den Sie bestellt haben.

Akzeptierte Zahlungsmöglichkeiten

- Zahlung per Kreditkarte
- Zahlung per PayPal
- Zahlung per PayPal Express - Zahlung per Google Pay
- Zahlung per Apple Pay

Weitere Einzelheiten zur Zahlung

Bei Zahlung per Kreditkarte erfolgt die Belastung Ihres Kreditkartenkontos mit Versendung der Ware.

Unsere Bankverbindung:

IBAN: DE77 7016 95 98 0003 4002 80 BIC: GENODEF1MIB
Raiffeisenbank im Oberland

Bei Fragen finden Sie unsere Kontaktdaten im Impressum.




Auf Lager. 2-3 Tage Lieferzeit
Verfügbarkeit: Translation missing: de.general.icons.icon_check_circle Icon im Moment nicht vorrätig

Benachrichtigen Sie mich, wenn der Artikel wieder verfügbar ist

Doepke Schaltgeräte GmbH
Artikel-Nr. 09920185 EAN 4014712045989
Doepke Schaltgeräte GmbH
Stellmacherstraße 11
26505 Norden
Niedersachsen
Deutschland
info@doepke.de
Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen des Eurovario-Systems eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab. Eigenschaften: einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen; große Variantenvielfalt; hohe Zeitersparnis bei der Verdrahtung; Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit RCCB. MCB und RCBO in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt. Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-S G ANL (N links) bzw. EV-S G ANR (N rechts) einzusetzen.
Datenblatt herunterladen
Isoliert ja
Anzahl der Phasen 3
Querschnitt 10 mm²
Bemessungsdauerstrom Iu 63 A
Polzahl 3

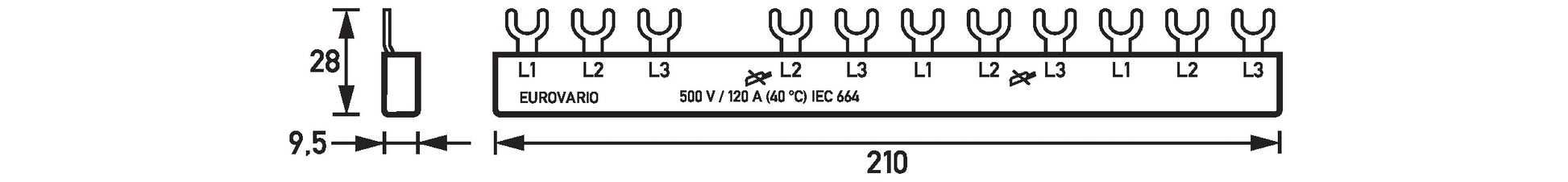

Länge 210 mm
Bedingter Bemessungskurzschlussstrom Iq 15 kA
Bemessungsstoßspannung 4.5 kV
Ausführung des elektrischen Anschlusses gabel
Anzahl der Teilungseinheiten 12
Bemessungskurzzeitstromfestigkeit Icw 15 kA
Geeignet für Geräte mit Hilfsschalter nein
Geeignet für Geräte mit N-Leiter ja
Geeignet für Anzahl Geräte 9
Max. Bemessungsbetriebsspannung Ue 690 V
Teilungsmaß 17.5 mm

Sicherheitshinweise
Bitte beachten Sie, daß nur eine qualifizierte Elektrofachkraft Installationen von nicht steckerfertigen elektrischen Geräten und Bauteilen durchführen kann. Bitte beachten Sie die Gebrauchsanweisungen der Geräte und Bauteile auf unserer Webseite.
