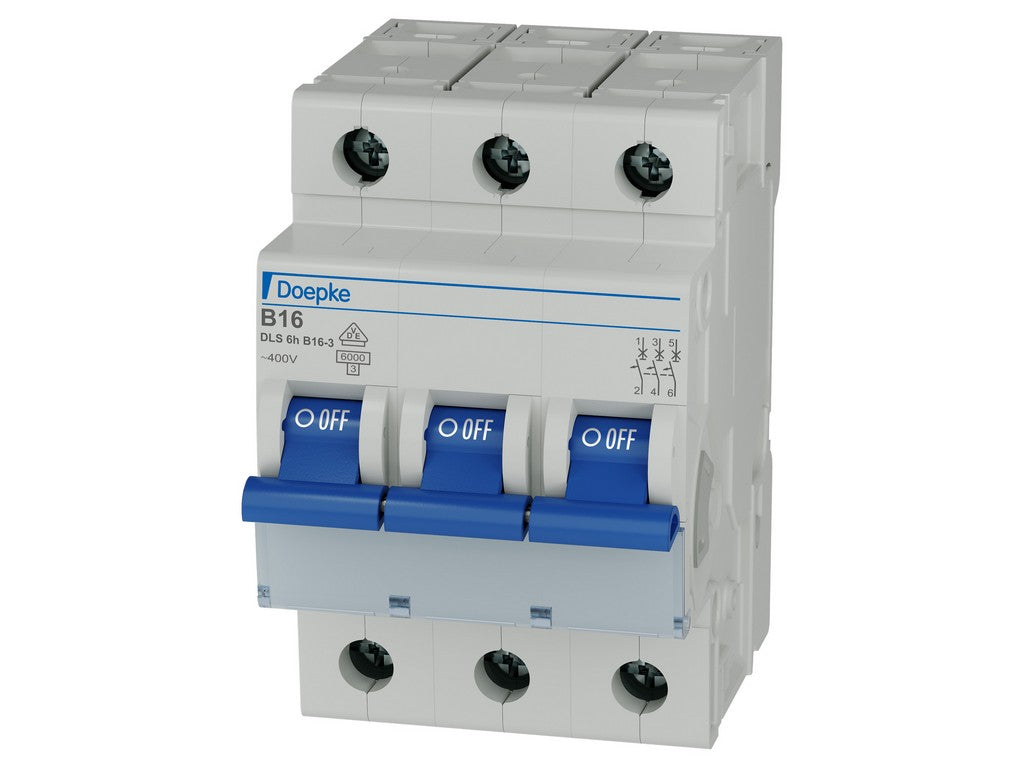

DOEPKE 09914113 LS-Schalter DLS 6H B16-3 6KA

Die Aufgabe von Leitungsschutzschaltern ist das selbsttätige Abschalten von Stromkreisen zum Schutz von Leitungen und angeschlossenen Geräten. Nach einer Abschaltung können sie manuell wieder eingeschaltet werden, ohne dass z. B. Sicherungseinsätze ausgewechselt werden müssten. Jeder unserer Leitungsschutzschaltung ist mit einer Freiauslösung ausgestattet, die ein sicheres Abschalten, auch bei z. B. mechanisch blockiertem Schaltknebel, gewährleistet. Leitungsschutzschalter der Baureihe DLS 6 schützen Kabel, Leitungen und Installationsgeräte gegen Überlast und Kurzschluss nach DIN VDE 0100. Die Baureihe umfasst eine große Auswahl verschiedener Typen, vom Schalter für Wohn- und Zweckgebäude bis zum Schalter für den industriellen Bereich. Durch ihre kompakte Bauweise bieten Leitungsschutzschalter der Baureihe DLS 6 maximalen Raumgewinn für die komfortable Verdrahtung. Der große Klemmbereich und die Möglichkeit der Verwendung handelsüblicher Verdrahtungsschienen sorgen für eine einfache Installation. Ergänzend ist der Anschluss einer Vielzahl von Zusatzgeräten wie zum Beispiel Arbeitsstromauslöser sowie Hilfs- und Störmelder möglich. Die Ausführung DLS 6h für das Handwerk eignet sich mit ihrem Bemessungsschaltvermögen von 6 kA für Verteiler- und Endstromkreise. Schalter mit der Auslösecharakteristik B stellen den Standardschutz für Licht- und Steckdosenkreise sicher. Eigenschaften: Bemessungsschaltvermögen 6 kA; Zugbügelklemmen mit weitem Klemmquerschnittsbereich für Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten; spezielle Schnellbefestigung zur Entnahme auch mehrerer Leitungsschutzschalter aus dem unteren oder oberen Schienenverbund; großes. klappbares Beschriftungsfenster für einen sicheren Halt und Schutz des Etiketts; Verwendung von handelsüblichen Verdrahtungsschienen; ON/OFF-Schaltstellungsanzeige am Schaltknebel; Zubehör rechts nachrüstbar; kostenlose Beschriftungssoftware; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einsatzgebiete: geeignet für den Einsatz in Stromversorgungen für Wohngebäude und Zweck- bzw. gewerblich genutzte Gebäude.

Spannungsart	AC
Einbautiefe	68mm
Bemessungsstrom	16A
Bemessungsspannung	400V
Frequenz	16.67Hz
Auslösecharakteristik	B
Bemessungsisolationsspannung Ui	2V
Energiebegrenzungsklasse	3
Überspannungskategorie	3
Verschmutzungsgrad	2
Breite in Teilungseinheiten	3
Schutzart (IP)	IP20
Anzahl der abgesicherten Pole	3
Anschließbarer Leiterquerschnitt eindrähtig	0.5mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1.5mm²
Umgebungstemperatur während des Betriebs	-25°C
Zusatzeinrichtungen möglich	Ja
Polzahl (gesamt)	3
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6kA
Bemessungsstoßspannungsfestigkeit Uimp	4kV
